Kit di controllori CNC di movimento offline DDCS V4.1 per la macchina di scheletrizzazione del tornio

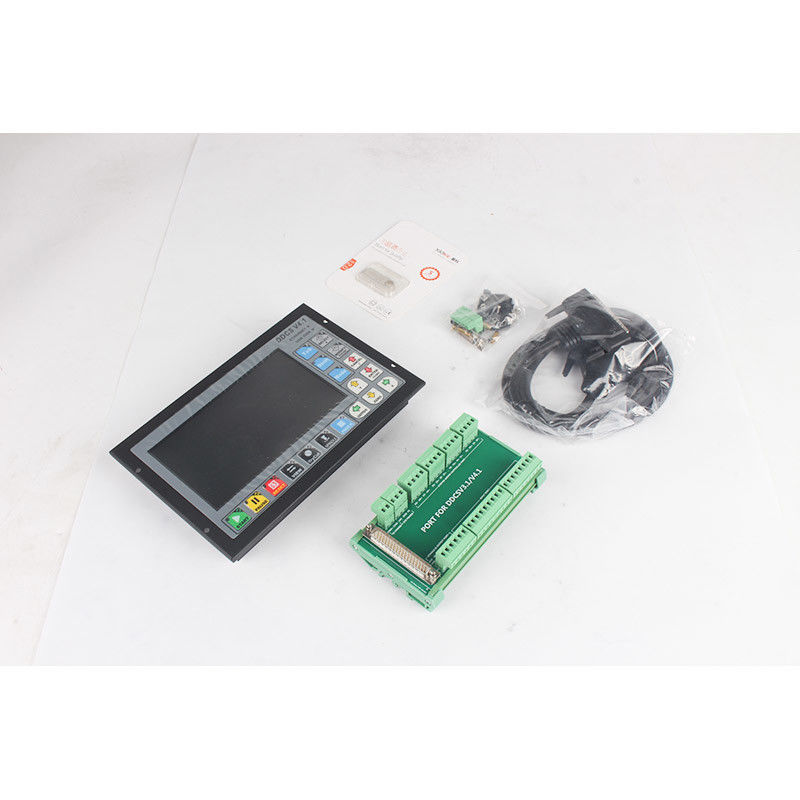

Il pacchetto comprende:

1 × DDCSV4.1 Controller CNC (asse 3/4 opzionale)
Un'unità flash USB da 1 × 4 GB
1 × cavo di estensione USB e altri piccoli accessori
1 × Breakout Board
Il manuale dell'utente in inglese verrà inviato via e-mail,si prega di lasciare l'ID e-mail dopo l'acquisto. :)

Ereditando le caratteristiche semplici ed efficienti della serie DDCS e le carenze della serie DDCS V3.1,

l'algoritmo è stato migliorato e la rotazione delle istruzioni di programmazione è stata aumentata.

I comandi, ecc., migliorano la funzione di simulazione, ecc., supportano la configurazione delle porte IO, ecc., e migliorano la funzione del prodotto del dispositivo.

Controller CNC DDCS nel suo insieme, rendendolo più funzionale.

Più stabile e potente, e più adatto alle esigenze del cliente.

DDCS V4.1 sistema CNC adotta la struttura di progettazione ARM+FPGA, ARM completa l'interfaccia uomo-macchina e la parte di analisi del codice,

e FPGA completa il fondo

L'algoritmo di strato e la parte di generazione di impulsi di controllo, il generatore di velocità fpga adotta il generatore di velocità a 32 bit, che rende la risoluzione

Supponiamo che la velocità e l'accelerazione siano superiori.

Progettazione ragionevole, controllo affidabile e funzionamento conveniente, DDCS V4.1 migliora la funzione del prodotto e la struttura del layout del pannello,

Ma 17 chiavi possono ancora completare tutte le de-

DDCS V4.1 supporta anche il set universale di istruzioni G compatibile con FANUC.

1) schermo da 7 pollici, 17 tasti; 18 interfacce di ingresso digitale isolate da optocoppel, 3 porte di ingresso digitale isolate da optocoppel;

2) La nuova versione rafforza l'algoritmo e introduce un nuovo algoritmo per la pianificazione del movimento, che rende il percorso di piccoli segmenti di linea più liscio attraverso errori di contorno configurabili;

3) 1 canale di interfaccia di uscita analogica per il controllo della velocità del fusibile da 0 a 10 V e il fusibile può essere configurato come servosfusolio;

4) la modalità di azionamento a 3-4 assi adotta la modalità differenziale e la modalità a doppio impulso a scelta dei clienti, la frequenza massima di uscita dell'impulso di interpolazione è di 500Khz;

5) chip di controllo principale ARM9, chip di algoritmo di base FPGA;

6) schermo TFT da 7 pollici; dimensione: 1024x600 pixel, risoluzione: 72 pixel/pollice;

7) Il dispositivo di controllo principale è di 24VDC e la capacità di corrente deve essere non inferiore a 0,5A; la potenza di ingresso della porta IO è anche di 24VDC e la capacità di corrente deve essere

deve essere non inferiore a 0,5A; il sistema di controllo dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentazione dell'alimentaTutte le porte IO sono invalide;

8) supporto per MPG standard;

9) supporto per il jogging e il collegamento manuali su un solo asse e il funzionamento a distanza fissa dei pulsanti del pannello;

10) Supporto per l'esecuzione di operazioni su linee specificate e punti più vicini;

11) supporto per la regolazione degli utensili galleggianti, la regolazione degli utensili fissi, la regolazione del punto d'angolo e la misurazione della lunghezza degli utensili

12) Supporta l'elaborazione di matrici, l'elaborazione sequenziale, la fresatura piana e la fresatura cilindrica;

13) supporto per la regolazione dello spostamento di XYZA a quattro assi;

14) Punti di interruzione di soste, punti di interruzione di spegnimento e punti di interruzione di carico

15) Supporta l'operazione di origine multi-piezzo, gli utenti possono salvare l'origine e l'origine del carico se necessario

16) supporto per il funzionamento di centraggio degli assi X e Y;

17) Supporto di simulazione di funzionamento e durante la simulazione, è possibile regolare l'ingrandimento per osservare attentamente se il percorso di programmazione è in linea con le aspettative, e eseguire il limite del software

Bit check, è possibile mettere in pausa a volontà durante la simulazione, dopo aver premuto il pulsante di avvio, il sistema inizierà l'esecuzione dal punto di pausa della simulazione

18) La comunicazione tra il controller e il computer può essere realizzata attraverso la porta di connessione Ethernet, che è conveniente per operazioni quali la lettura e la copia di file;

19) La memoria del controller è di 1 G; il comando G può essere letto anche dal disco U e non è richiesta la dimensione del file del comando G;

pacchetto vocale;

20) Il linguaggio del controller adotta la codifica internazionale e supporta praticamente tutte le lingue.

21) Il controller DDCS V4.1 supporta solo l'interruttore limite di tipo NPN;

22) I diritti d'uso del titolare del trattamento comprendono operatore, amministratore e superamministratore.

Nuove caratteristiche di DDCS V4.1 rispetto a DDCS V3.1:

1) Trasferimento di file aggiunto via Ethernet;

2) La funzione dell'asse di mappatura è aggiunta alla funzione CNC (può essere utilizzata per configurare la macchina a doppia porta Y);

3) Il fusibile può anche essere configurato come servosfuso;

4) aggiunta di un aggiustamento di bias;

5) Il comando di programmazione delle coordinate polari e il comando di rotazione sono aggiunti al comando e il comando di compensazione del raggio è perfetto;

6) La pianificazione del movimento introduce un nuovo algoritmo per rendere il percorso di piccoli segmenti di linea più liscio attraverso errori di contorno configurabili;

7) Sono supportate un totale di tre funzioni di rilevamento: rilevamento degli angoli, rilevamento del centro del cerchio interno e rilevamento del centro del cerchio esterno;

8) Migliorare la funzione di avvio della linea specificata e la funzione di avvio del punto più vicino, non importa quanto sia grande il file, può essere avviato rapidamente in pochi secondi;

9) Migliorare la funzione di simulazione. Durante la simulazione, è possibile regolare l'ingrandimento per osservare attentamente se il percorso di programmazione soddisfa le aspettative,e eseguire un controllo dei limiti del software.

, durante la simulazione può essere messo in pausa a volontà, dopo aver premuto il pulsante di avvio, il sistema inizierà l'esecuzione dal punto di pausa della simulazione;

10) Per quanto riguarda la porta di ingresso, la funzione di porta può essere configurata in modo arbitrario e viene aggiunto il supporto dell'allarme del conducente;

11) Per l'asse, viene aggiunto un codificatore ciclico. Il codificatore ciclico è particolarmente utile per l'elaborazione di file in cui a continua a crescere;

12) C'è anche un messaggio di errore di parsing. DDCS V3.1 non è mai stato lì, e se c'è un errore di parsing, si fermerà direttamente;

13) Il linguaggio adotta una codifica internazionale, che supporta praticamente tutte le lingue.

14) Aumentare il parametro di configurazione dell'accelerazione di arresto di emergenza per risolvere l'enorme impatto causato dall'arresto diretto quando la macchina utensile si muove ad alta velocità;

15) Il generatore di velocità FPGA adotta un generatore di velocità a 32 bit e la risoluzione della velocità e dell'accelerazione è superiore.
