4 assi PLC CNC Controller Kit DDCSV3.1 Offline Pendente Fermo di emergenza della ruota a mano

Aggiornamento 4 Asse PLC Controller DDCSV3.1 500KHz Offline&Pendant Ruota a mano &Arresto di emergenza Per CNC Router incisione fresatura

Buone notizie:Abbiamo magazzini in alcuni paesi, controllare come folio

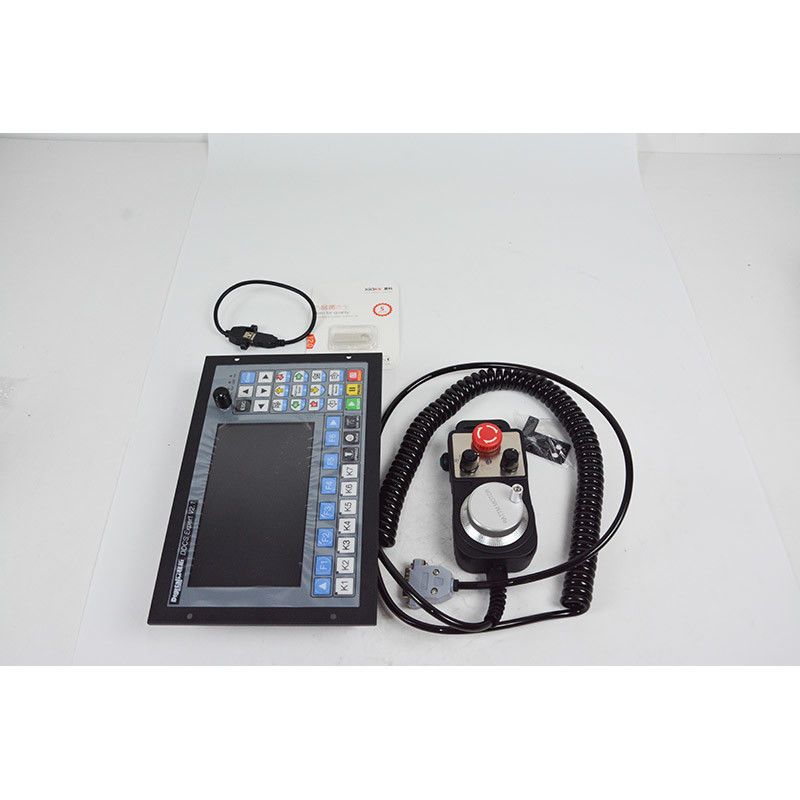

1 x 4 Asse 500 kHz CollegamentoSistema di controllo del movimento DDCSV3.1- Sì.

1 x Pendente Ruota a mano con arresto di emergenza

Un'unità flash USB da 1 x 4 GB

1 x cavo di estensione USB

1. 4 assi PLC Controller 500KHz offline

Il DDCS è un controller di movimento 3~4 assi per stepper e servo sistemi.Combina una grande potenza con un piccolo impatto ed è facile da usare. Dopo un breve periodo di tempo vi familiarizzerete con le funzioni e questo manuale vi aiuterà.Questo fornisce un'elevata precisione di controllo per i motori passo a passo e i servomotori.

Il sistema di controllo numerico DDCSV3.1 adotta il framework di progettazione ARM+FPGA.L'ARM può terminare la parte di interfaccia uomo-computer e analisi del codice e l'FPGA può terminare la parte di algoritmo sottostante e controllo impulso generare, con una progettazione ragionevole, un controllo affidabile e un funzionamento semplice.

La struttura del layout del pannello di DDCSV3.1 è razionale. Il controller CNC MOTION SYSTEM può essere completato solo da 17 tasti e supporta il FANUC con un'elevata universalità per essere compatibile con il set di codici G.

Il DDCSV3.1 può essere utilizzato per molti stili e tipi di macchine CNC.Il DDCS funziona come un sistema autonomo senza la necessità di un computerL'interfaccia, anche se molto completa, può essere imparata in pochissimo tempo.

1.2 Caratteristica delle prestazioni del prodotto

1) 16 ingressi digitali fotoelettrici isolati, 3 uscite digitali fotoelettriche isolate;

- Sì.2) 3.1 Versione migliorata dell'algoritmo, supporto per l'interpolazione soft, bug di interpolazione di arco fisso della versione precedente;

- Sì.3) controllo del mandrino analogo 0-10V controllo del mandrino (può essere modificato come uscita PWM);

- Sì.4) Controllo del motore a 3 o 4 assi.Pulsante differenziale e segnale di uscita di direzione,Max.500Khz per asse;

- Sì.5) chip di controllo principale ARM9, chip di algoritmo di base FPGA;

- Sì.6) schermo TFT da 5 pollici, rapporto di risoluzione: tasti di comando 480x272,17;

- Sì.7) L'alimentazione del regolatore è di 24VDC, corrente minima di 0,5A;

- Sì.8) L'alimentazione per la porta IO è di 24VDC,corrente minima è di 0,5A;Con l'alimentazione per la porta IO,il sistema fornisce già l'alimentazione per le porte IO.Quindi non è più necessario l'alimentazione esterna per la porta IO;

- Sì.9) supporto per l'input di file di codice G su un flash disk USB, senza limitazione di dimensioni del file di codice G;

- Sì.10) supporto per MPG standard;

- Sì.11) Funzione jog per ciascun asse (continua, passo, distanza definita); il cliente può definire la distanza;

- Sì.12) supporto al funzionamento di una posizione di funzionamento rapida;

- Sì.13) Supporto per il recupero di Power Cut. I dati vengono salvati automaticamente;

- Sì.14) Il controller supporta solo l'interruttore limitato di tipo NPN.

DDCS V3.1 Nuove caratteristiche rispetto alla versione precedente:

1) L'unità del sistema di controllo è compatibile con le unità metriche e le unità imperiali;

- Sì.2) MPG e tastiera estesa possono anche controllare e modificare il sistema di controllo;

- Sì.3) Aggiunta di nuove funzioni di “Try cutting” (guida delle ruote a mano) e “Single-stage processing mode”;

- Sì.4) 3 tipi di modalità di sondaggio:Posizione fissa del sensore utensile,Posizione galleggiante del sensore utensile,Sensore a blocco rettangolare;

- Sì.5)Aumento del software,aggiunta di molti parametri,progettazione e algoritmo ottimali,rendendo la nuova versione più robusta e stabile;

- Sì.6)La lingua opzionale del sistema è il cinese/inglese/russo.

- Sì.7) La versione 3.1 cita il nuovo design del circuito e la scatola metallica, che possono evitare molto il rumore.

1.3 Aspetto esteriore, struttura e dimensioni

Il DDCS V3.1 è una piccola scatola che può essere inserita in una finestra di una piccola scatola di controllo o di un armadietto di controllo.

- Sì.Quattro ganci di blocco fissano questo controller dal telaio.

- Sì.Il pannello anteriore è di 191 mm*128 mm*5 mm; il corpo principale è di 191 mm*128 mm*37 mm;

- Sì.Per montare l'unità in un apparecchio c cabinet, tagliare il foro 182,5 mm * 59 mm

La parte anteriore del prodotto è costituita da 17 tasti utente e da 1 display a cristalli liquidi da 4,3 e 480*272, mentre la parte posteriore è costituita da segnale di ingresso, controllo del mandrino, controllo passo/servo,MPG e altri quattro gruppi di interfacce nonché interfaccia USB e interfaccia di alimentazioneSi prega di consultare in dettaglio le immagini di riferimento 1-3 e 1-4.

1.4 Spiegazione delle abbreviazioni

Quando si utilizza il DDCS, gli utenti si imbatteranno in alcune abbreviazioni in inglese.

FRO: Sovrascrizione del tasso di alimentazione

SRO: sovrascrizione del tasso di spindle

SRJ: Impostazione della velocità di jogging

F: velocità di alimentazione, unità è mm/min

S: velocità del mandrino, unit revol/min.

X: il codice di coordinate dell'asse X.

Y: il codice di coordinate dell'asse Y.

Z: il codice di coordinate dell'asse Z.

A: il codice di coordinate dell'asse A

BUSY: il sistema è occupato. si può ancora regolare FRO e SRO

PRONTO: modalità PRONTO, qualsiasi operazione può essere eseguita

RISET: modalità di reset, il controller è in modalità OFF, nessuna operazione può essere eseguita

CONT: modalità continua, ogni asse può essere jogged manualmente con i tasti freccia

Passo:Modo passo manuale, ogni asse può essere corse in passaggi definiti

MPG: modalità MPG.

Auto: esegue il codice G. Auto mostra quando il file viene elaborato
