EU Stock 3018 Pro Max 3 Assi DIY Mini CNC Router Engraver Legno PCB PVC fresatura

Caratteristiche

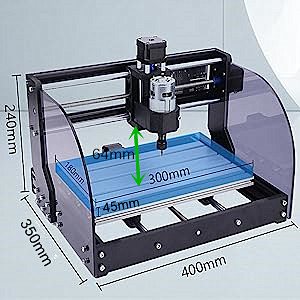

• Area di lavoro:30x18x4,5 cm (11,8x7,1x1,8")
• Dimensione del quadro:42x35x27cm (16,53 x 13,78 x 10,63 ′′)
• Spessore di lavorazione:4.5cm (altezza 6,4cm)
• Materiale:Legatura di alluminio;Vetta a vite: Vetta a vite T8, 4 mm di piombo, doppia reazione di nocciolo di rame
• Motore a passo: Nmotore passo-passo ema17 42x42x34 mm,1.33A,0.3N.m, 43oz.
• Fornitore di alimentazione:Adattatore di alimentazione 24V 5,6A (tensione di ingresso 110-240V)
• Sistema di supporto:Windows XP / Win 7 / Win 8 / Win 10. (32/64 bit) Linux;
• File di supporto: G-code (.nc/.txt/.ngc/.ncc/.tape/.gcode)
• Precisione di elaborazione:Circa 0,2 mm.
• Sistema di controllo:controllo grbl, interfaccia USB

Scudo laterale

Aggiungi due scudi laterali per evitare che la segatura schizzi.

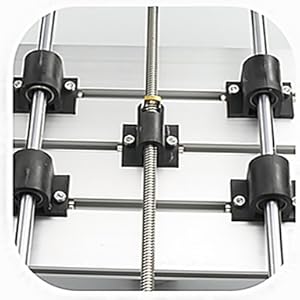

Banchi di lavoro in alluminio

• Fabbricazione di profili in alluminio, con struttura di alta qualità, robusta e stabile.
• Vattone T8 professionale, 4 mm di piombo, 2 mm di passo, con un dadi di rame.

Pannello di controllo GRBL

• Collegamento:Connessione PC-USB
• Software di supporto: GRBL controller/Candle/UniversalGcodeSender
• Voltaggio di ingresso: 12-24VDC
• Fabbricazione: atmel 328P (arduino nano)
• Chip di azionamento a fusione: MOSFET (raccomandazione 24V, corrente: entro 10A
• Velocità PWM dello spinello: Sostegno
• Motore passo a passo di supporto: 12V, corrente massima di 2A o inferiore è raccomandata entro 1,5A e calore aggiuntivo (qualsiasi motore passo Nema17/Nema23)
• Interfaccia di alimentazioneInterfaccia CC da 5,5-2,5 mm
• Modulo di supporto a 3 pin: sostegno

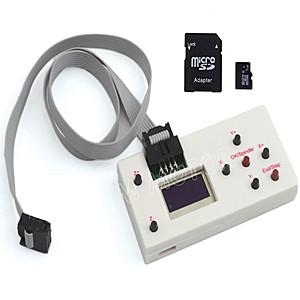

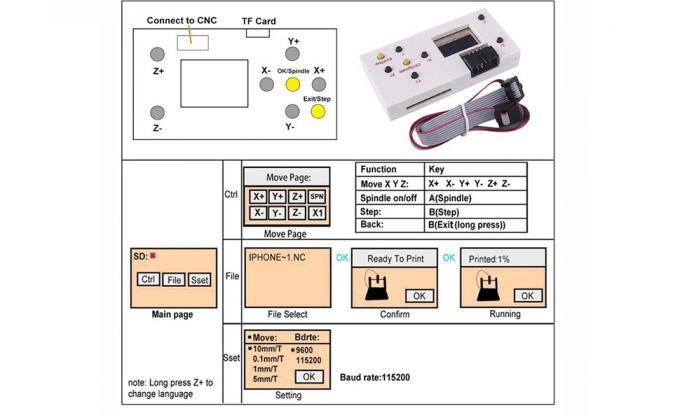

Controllo GRBL in modalità offline

• SostegnoCarta SD e carta TFallo stesso tempo, capacità standard 1G.
• Con questo modulo di controllo offline, è possibile controllare direttamente il router CNCsenza collegarlo al tuo computer.
• Dopo aver inserito il file nella scheda SD,il file di incisione può essere identificato direttamente. Puoi anche utilizzare il cavo micro USB per collegare la scheda del controller manuale offline al tuo computer e salvare il file direttamente.
• Controllo manuale: regolazione manuale della posizione degli assi X, Y e Z come punto di partenza di incisione;spindle aperto o chiuso manualmente,ventilatore di raffreddamento aperto o chiuso manualmente
• Gravatura di file: dopo il file di salvataggio del controller off-line, può collegare la scheda di controllo GRBL e il processo di incisioneNon c'è bisogno di collegare il PC al computer
• Salva file: dopo che il controller offline si connette al PC, sarà riconosciuto come USB,dispositivo di archiviazione di grande capacità, può accedere direttamente al file di incisione.
• La scheda SD mostra che e' nella condizione della scheda SD, accendi l'alimentazione dopo aver inserita la scheda SD, altrimenti non funzionera'. La capacità della scheda SD potrebbe essere riconosciuta.

775 Fuso ER11

• Parametri dello spinello:775 motore a fusione (24-36V) 24V:10000r/min
• Diametro del foro di montaggio:Foratura per vite M4; passo del foro di montaggio: circa 29 mm.
• Velocità PWM dello spinello: supporto; potenza 0-100% regolabile
• Diametro dell'albero del motore:15 mm;
• Diametro del motore:42 mm
• Parametri della pinza per trapano:ER11-3.175 mm (può essere sostituito da 0-7 mm)
• - Spindle Chuck:ER11
• Precisione di elaborazione:Circa 0,2 mm.
• Materiale lavorabile:Legno, plastica, PCB, PVC, fibra di carbonio, acrilico, cartone di densità ecc.
• Potenza:Adattatore di alimentazione DC 24V 5,6A (tensione di ingresso 110-240VAC)

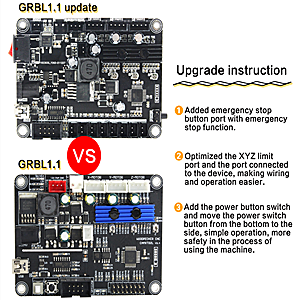

Rispetto alla versione precedente

• Aggiungi la funzione diInterruttori di limite dell'asse X/Y/Z, ottimizzato la porta limite XYZ e la porta collegata al dispositivo, facilitando il cablaggio e il funzionamento. Dopo l'installazione dell'interruttore limite,quando l'asse XYZ si sposta oltre il percorso della macchina di incisione, l'interruttore di limite innescherà la macchina per fermare automaticamente il movimento.
• Aggiungi la funzione dipulsante di arresto di emergenza, questa funzione può essere utilizzata quando è necessario un arresto di emergenza al lavoro, rendendo il nostro lavoro più sicuro ed efficiente.
• Aggiungi ilpulsante di accensionee spostare il pulsante di accensione dal basso verso il lato, semplice funzionamento, maggiore sicurezza nel processo di utilizzo della macchina.

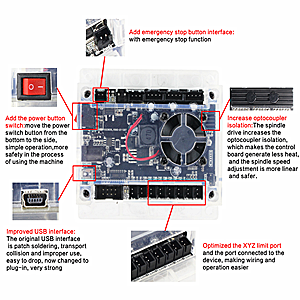

Vantaggi

• Aggiungiporta del pulsante di arresto di emergenza, porta della sonda e porta limite XYZ.
• Aggiungi ilconfezione esterna: proteggere la scheda di controllo in transito,per evitare problemi di cortocircuito durante l'uso;
• Aggiungi ilpulsante di accensione;
• Cancella il modulo di azionamento.motore passo-passo integrato importato,con protezione da cortocircuito e lega di alluminio di dissipazione termica integrata;
• Aggiungi ilporta ventilatoreper la dissipazione forzata del calore;
• Aggiungiriconoscimento offline, può inserire contemporaneamente moduli offline e computer. Offline identifica automaticamente se c'è un controllo del computer.
• Azionamento a fusione potenziato, può supportare20000 giri al minutoSpindle. Supporta spindle piu' potente.
• Interfaccia USB migliorata: l'interfaccia USB originale è la saldatura a patch, la collisione di trasporto e l'uso improprio, facile da cadere, ora cambiata in plug-in, molto resistente;
• L'azionamento a fusione aumenta l'isolamento dell'optoaccoppiatore, che fa generare la scheda di controllomeno calore, e la regolazione della velocità del mandrino è più lineare e più sicura.

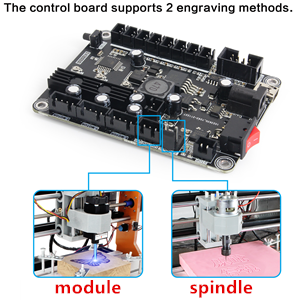

Supporto per due metodi di incisione

La scheda di controllo supporta due metodi di incisione, il nostro pacchetto viene fornito con un motore a fusione ma senza il modulo nella foto sopra.

Domande e risposte

D:Quali materiali può generalmente incidere o tagliare il tagliatore di fresatura?

A:Legno, acrilico (acrilico), pcb, pvb, metallo morbido, ferro, vetro, pietra ecc.

D:Quale spessore di legno o acrilico può generalmente essere tagliato damodulo?

A: 3-5 mmcartone di legno (acrilico), impostazione di velocità 100, impostazione di potenza 1000;

Molti tagli possono tagliare12 mmdi legnospindle.

Applicazioni

1. Macchine CNC 3018 Pro Max Minipiccole dimensioni, peso leggero, interfaccia USB, sistemi di controllo GRBL, ottima macchina per il router CNC per i principianti;
2. La macchina CNC 3018 Pro Max è molto facile da installare, struttura stabile.
3. Applicazione principale: può essere incisomateriali di plastica, legno, acrilico, pvc, PCB, legno e simili;
4. Metallo morbido comerame, alluminio e altri materiali,ma non può scolpire metallo duro, giada o altre texture molto dure degli oggetti.
5. Se cambi il fusibile in un modulo a 3 pin, puoi anche scolpire ilcarta kraft, legno, pelle (portamonete), bambù.

Domande e risposte

D: Gli assi X, Y e Z della macchina non possono essere spostati, cosa devo fare?

R: Prima di tutto controllare se i fili sono collegati correttamente, se è premuto l'interruttore di alimentazione della scheda di controllo e quindi verificare se l'accoppiamento è spento.

D: Cosa devo fare se la scheda di controllo non può essere collegata?

R: Esci dal software, scollega il cavo e riconnettilo.

D: Come modificare i parametri quando l'interruttore limite è attivato?

A: Inserisci i comandi 21=1 e 22=1.

D: L'immagine incisa è invertita, cosa devo fare?A: Inserire 3=2 o RST=*comando

GRBL Software

• Il nostro pacco include unUn'unità flash USB 4GPuoi scaricare ilmanuale utente in inglese e software GRBLdalla chiavetta.
• Formati di file supportati dal software:*.nc, *.ncc, *.ngc, *.tap, *.txt e *.cnc.
• Software utilizzato per creare Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape ecc.
