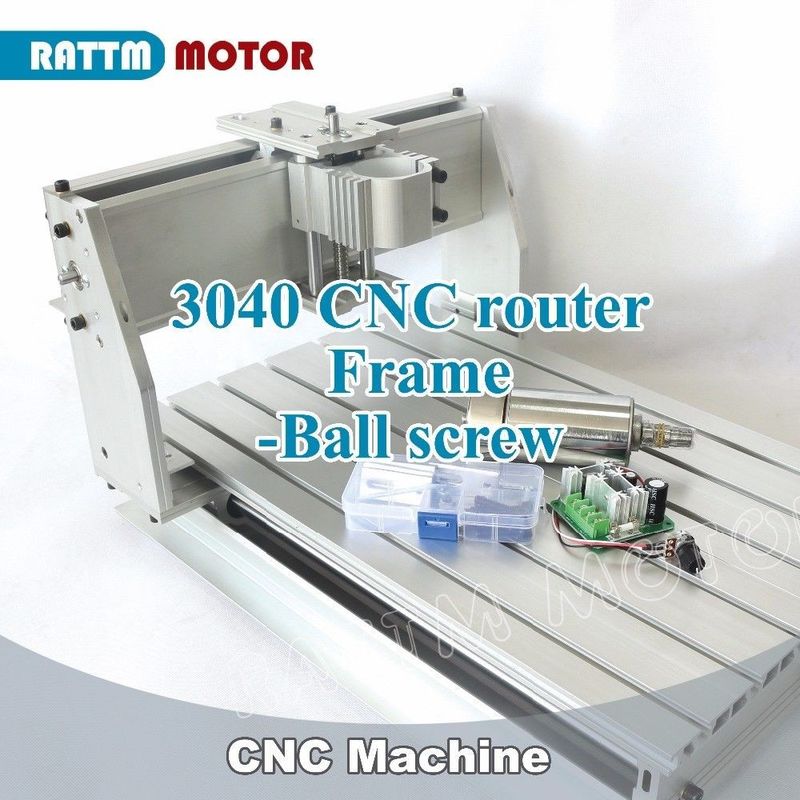

Parametri tecnici

1) Dimensioni della macchina: 540×410×320mm5 (esclusi il raccordo e il motore)

2) Dimensione del tavolo: 525x320mm,Larghezza del canale: 7,5mm

3) Materiale del rack:6061-T5,alta resistenza, attraverso il centro di lavorazione CNC
lavorazione di precisione, tutta la superficie dopo ossidazione anodica
trattamento.

4) Corso effettivo 3asse:X290mm, Y390mm, X60mm

5) Asse Z: 55 mm, profondità di incisione dipende dalla lunghezza del bordo dell'utensile

6) Spessore massimo del pezzo: ≤ 70 mm

7) Tipo di rotaia: albero in piastra cromata+rastrelli lineari ((Tensione superficiale 61HRC)

8) Unità di trasmissione:Guida lineare cromata con diametro dell'asse X di 16 mm,
TBI1204 vite a sfera;guida lineare cromata con diametro dell'asse Y di 16 mm,
TBI1204 vite a sfera;guida lineare cromata di 12 mm di diametro dell'asse Z,
TBI1204 vite a sfera;

9) Ripetizione del posizionamento Precisione: 0,05 mm

10) Peso netto: 17,5 kg

Caratteristica:

1) Semplice utilizzo e installazione.

2) Più stabile e resistente dotato di materiali di struttura in lega di alluminio.

3) X Y e Z asse intaglio rendere più preciso e e effetto tridimensionale.

4) Può controllare l'incisione più precisamente

5) Gravare quasi qualsiasi cosa su quasi qualsiasi superficie

6) Piastre di copertura che riducono l'inquinamento delle viti e degli alberi.

7) Il corpo della macchina rinforzato e ispessito rende il trasporto assolutamente più sicuro e più lungo.

8) Gli alberi cromati non sono facili da deformare e sono adatti ad un uso prolungato.

9) L'accoppiamento flessibile può essere utilizzato per la trasmissione ad alta coppia.

10) Questo prodotto è già dotato di nuove viti a sfera 1204.

2. 300W DC Spindle Motor ER11

Voltaggio di lavoro: 12-48VDC

Velocità di rotazione: 2000-12000r/min

Potenza: 300W

Torsione: 230mN.m

Resistenza all'isolamento:> 2 Megohm

Forza dielettrica: 400 V

Lunghezza del motore: 175 mm

Diametro: 52 mm

Colletto dell'asse Lunghezza: 48 mm

Diametro dell'asse di raccolta: 16 mm

Precisione di ripetizione: 0,01-0,05 mm

ER11 raccogliere: 3.175

3. regolatore di velocità a corrente continua per motore a fusione da 300w

1) Può supportare input AC e DC. Non ci sono problemi di polarità dell'alimentazione.

2) Portata ad altissima tensione, supporto DC 15-160V, supporto AC 12-110V.

3) Radiatore di grandi dimensioni con fori di montaggio.

4) Controllo di potenza elevata, supporto corrente 10A.

5) Oltre alla regolazione della velocità PWM di bordo, supporta anche la regolazione PWM esterna
L'input di segnale per ottenere la regolazione della velocità.
Regolazione della velocità di ingresso del segnale PWM: accumulatore 3.5-12V VPP, frequenza
Questa funzione è molto adatta per la regolazione della velocità del fusibile tramite
MACH3.

6) Supporta una vasta gamma di motori.
La velocità di un motore a corrente continua è controllata da un motore a motore a carta.
La resistenza del motore può essere superiore a 2 ohm.
il driver non può essere inferiore a 2 ohm di resistenza DC del motore DC a
controllo della velocità.

7) Dotato di fusibile, migliore protezione.

8) Installato con alimentatore a led per un facile utilizzo.

Applicazione principale:

Gravare
per il legno, il bambù, i PCB normali, il PVC, il PMMA, la plastica, la scheda duotonica (ABS) e
ecc non metallici, può anche incidere su oro, argento, rame, alluminio, Pb
ecc. lavorazione di superfici di metalli molli, ma non lavorazione di fresatura.
