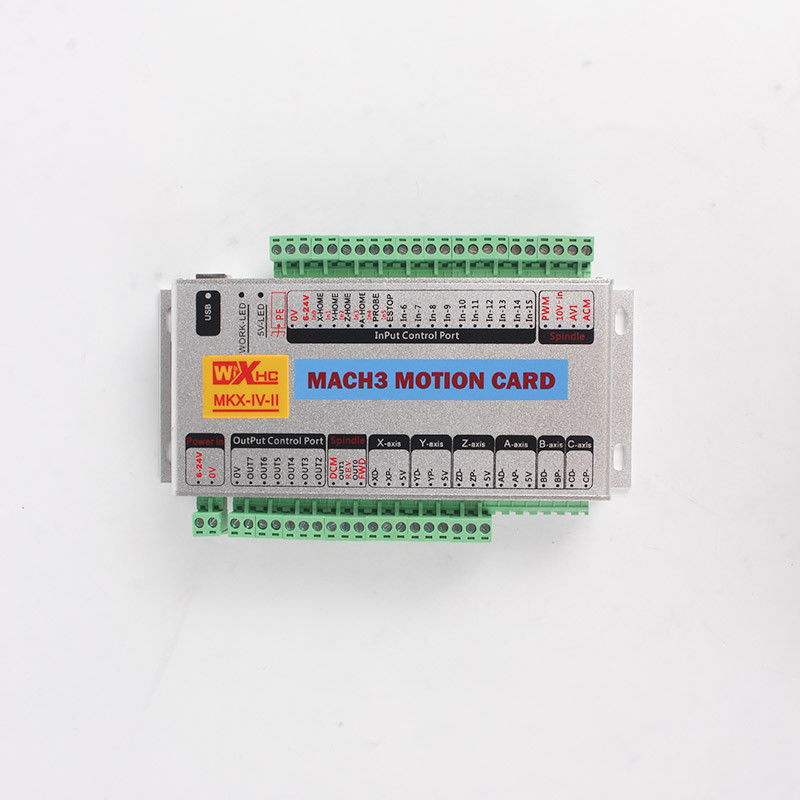

USB CNC MACH3 Interface Control Board 4 Asse 2000Khz Servomotore passo a passo

Il pacchetto comprende:

1pcs 3/4Axis MACH3 Motion Card USB 2000KHz Scheda di interfaccia

Caratteristiche:

· Supporta tutte le versioni di Mach3.

· Può funzionare solo con il sistema operativo Windows.

· USB non richiede l'installazione di driver, la versione Windows è plug and play.

· Supporta pienamente la connessione a caldo USB, controlla lo stato della connessione USB in qualsiasi momento, quando Mach3 funziona, il cavo USB può essere staccato e poi collegato e la connessione può essere normale.

· Supporto fino a 6 assi di collegamento, compreso il collegamento a 6 assi di jogging (a seconda del modello, il numero di assi supportati è diverso)

· Con uscita d'impulso di 2000KHz, supporto servo/passaggio.

· Con indicatore di stato, può richiedere la connessione USB e la connessione Mach3.

· Con 16 porte IO di ingresso e 8 porte IO di uscita

· Tutte le porte IO sono completamente isolate, con forti anti-interferenze e prestazioni stabili

· Supporto alla uscita di controllo della velocità PWM dello spinello; supporto all'uscita di impulso + direzione dello spinello; supporto alla uscita di controllo della velocità di tensione analogica dello spinello da 0 a 10 V.

· 184x110x30 mm, guscio in alluminio, schermatura a interferenza, stabile e affidabile.

Interfaccia del segnale di ingresso

Ci sono 16 segnali di ingresso, e l'ingresso a basso livello è valido, e la corrente di ingresso è di 5 mA.

Supporta l'ingresso del segnale da 6 a 24 V.

Ogni segnale è definito come segue:

X-HOME: ingresso del segnale di origine dell'asse X, corrispondente all'ingresso del portale IO del software MACH3: P1.0

Y-HOME: ingresso del segnale di origine dell'asse Y, corrispondente all'ingresso del software MACH3 alla porta IO: P1.1

Z-HOME: ingresso del segnale di origine dell'asse Z, corrispondente all'ingresso del software MACH3 alla porta IO: P1.2

A-HOME: ingresso del segnale di origine dell'asse A, corrispondente all'ingresso del software MACH3 alla porta IO: P1.3

PROBE: ingresso del segnale di impostazione dello strumento, corrispondente all'ingresso IO del software MACH3: porta P1.4

IN5-IN15: porta di ingresso, porta IO di ingresso del software MACH3 è: P1.5-P1.15

Interfaccia dell'inverter a fusione

MKX supporta la regolazione della velocità del fusibile, l'interfaccia dell'inverter o l'interfaccia PWM.

MKX spindle interface velocity control output, supporta 2 modi: 0-10V analog voltage output; o 0-5V analog voltage output; o 5V PWM signal output.
Quando l'uscita di tensione analogica viene utilizzata per regolare la velocità, una tensione CC deve essere inserita nella scheda, e il valore

della tensione continua determina il valore massimo di tensione della tensione analogica di uscita; ad esempio, la tensione di ingresso di corrente continua: 10V, la tensione di uscita analogica è 0-10V Varietà.
