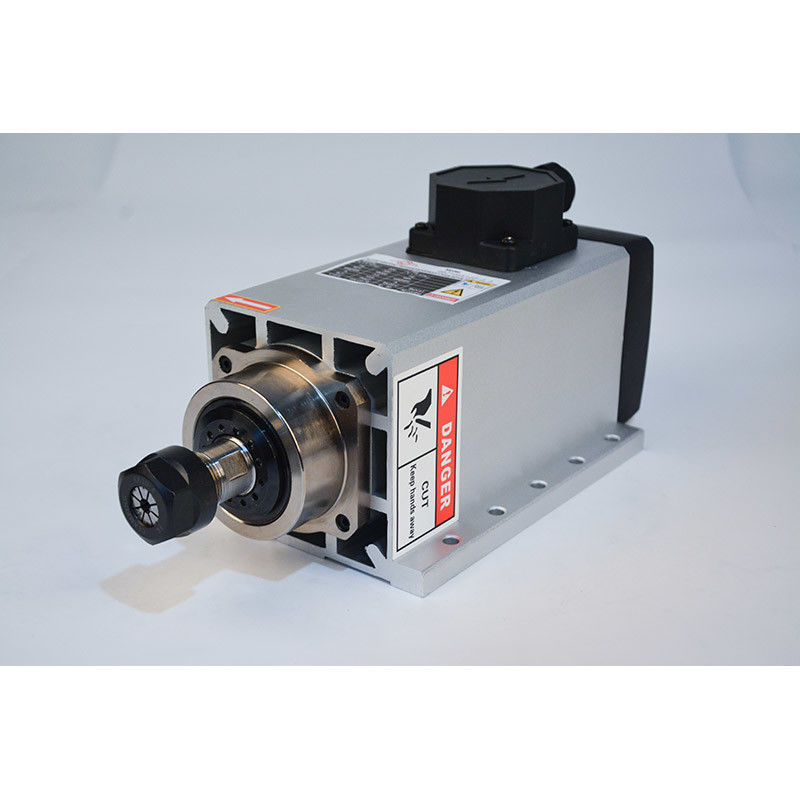

3KW motore a fusione a raffreddamento ad aria quadrata 3000w per la fresatura di incisione CNC

3KW ER20 Quadratura raffreddato ad aria Motore a fusione incisione fresatura

Specificità:

Materiale:Acciaio inossidabile

Dimensione: 308*104*135mm

Potenza: 3Kw

Voltaggio:220VAC

corrente:12A

Frequenza:300 Hz

Velocità:18000 giri al minuto

Frigorifero:con raffreddamento ad aria

Rinocco:di larghezza inferiore a 0,01 mm

di larghezza superiore a 20 mm,di larghezza inferiore a 0,005 mm

Lubrificazione del cuscinetto:Grassi

Dimensione del colletto: ER20

Codice di controllo:4 Cuscinetto in ceramica

Peso netto:70,9 kg

Applicazione principale:Legno, alluminio, pietra, metallo, vetro, PVC

Cableamento:Apri la casella di giunzione, il fusibile "U1" collega l'inverter "U", i fusibili
"V1" collegare Inverter ′s V, spindle ′s "W1" collegare Inverter ′s W, terra no
bisogno di connettore, l'inverter è R S T qualsiasi 2 pin collegare 220VAC

1Caratteristiche strutturali

1) Il cuscinetto principale elettrico ad alta velocità adotta tutti il cuscinetto ceramico, asse
Setti di carico, miglioramento del fusile nella rotazione ad alta velocità di supporto
rigidità e macinazione di precisione.

2) Prima di guidare, ruotare l'albero a mano.
rotazione causata da aumento della temperatura, utilizzo di liquido di raffreddamento circolante
sistema da eliminare.

2. Istruzioni d' impiego

1) In uso, deve prima collegare il tubo dell'acqua di raffreddamento, fare spindle collegare l'acqua di raffreddamento e quindi avviare.

2) Prima di guidare, girare con il mandrino a mano.
flessibile, si dovrebbe risolvere i problemi, e poi controllare la direzione di
la rotazione del fusibile dall'estremità del fusibile per vedere se il fiammifero dovrebbe
ruotare in senso antiorario cablaggio di alimentazione dovrebbe essere cambiato per farlo
E' coerente.

3) Prima della guida, l'acqua di raffreddamento per la macinazione del pezzo non può essere
la parte anteriore del coperchio dello mandrino, per impedire l'apertura del coperchio del cuscinetto anteriore
motore e cuscinetto a combustione d'ingresso. il motore non deve entrare nell'acqua,
dopo aver acceso il motore, quando si vive nel macinare il pezzo di lavoro a
- aprire il liquido di raffreddamento per la macinazione dei pezzi da lavorare.
spegnere il liquido di raffreddamento e poi chiudere il motore a fusione.

3. Manutenzione e Servizio

1) Fusolio motorizzato con alimentazione a media frequenza a tensione nominale,
la frequenza deve essere coerente con la tecnologia del fusibile elettrico
parametri, velocità di rotazione del fusibile motorizzato può cambiare la frequenza
per regolare, anche direttamente proporzionale alla variazione di tensione.

2) Quando lo spinello non è temporaneamente in uso, si deve utilizzare aria compressa
Per far soffiare l'acqua di raffreddamento, per evitare la ruggine, tappare il buco.
La superficie deve essere rivestita di olio antirruggine.
dispositivo, posto in luogo asciutto.

3) In caso di sostituzione dello spinello dei cuscinetti, il miglior metodo professionale e tecnico
utilizzare attrezzi speciali, la bobina dello statore non
da rimuovere.
